Hardware MP3 CD-Player

Hier eine Bauanleitung für einen Player für CD's mit MP3 Dateien.
Dieser Player steuert ein IDE-CDRom direkt an.
Diese Anleitung ist nur für erfahrene Elektroniker geeignet!!!

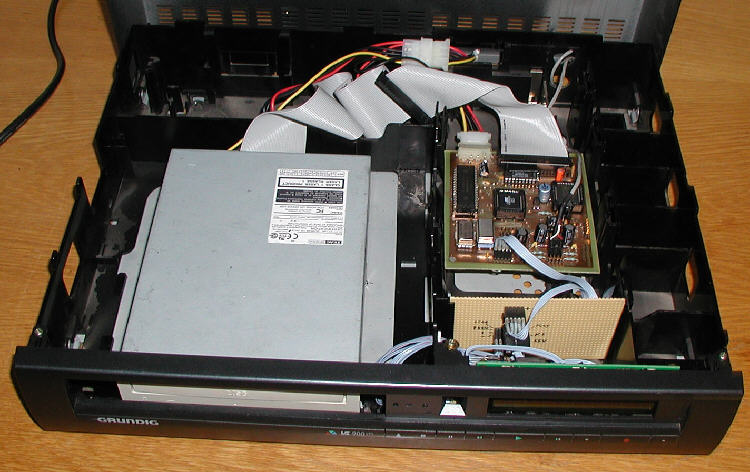

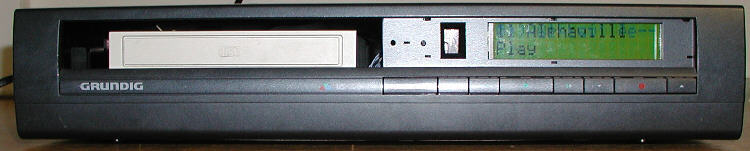

In diesem Bild sieht man meinen Player

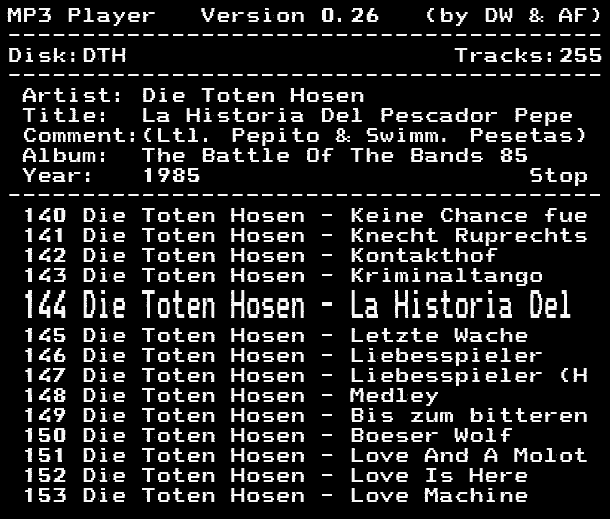

On-Screen Display

Dieses Bild wurde mit einer Testschaltung erzeugt und mit einer Hauppauge WinTV digitalisiert.

Download:

	Hardware	Größe	Datum

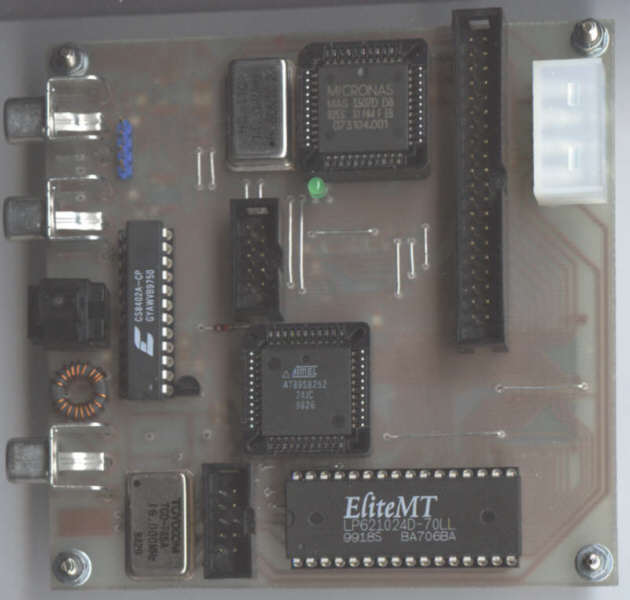

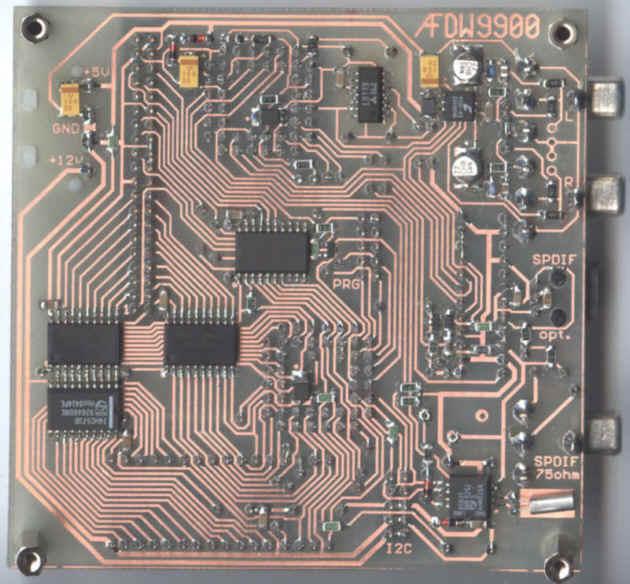

	MP3-Player Mainboard 1.1 Einseitige Platine(100x100) integriertes Digital Out Modul und RTC mit NV-Ram	67KB	09.11.2000

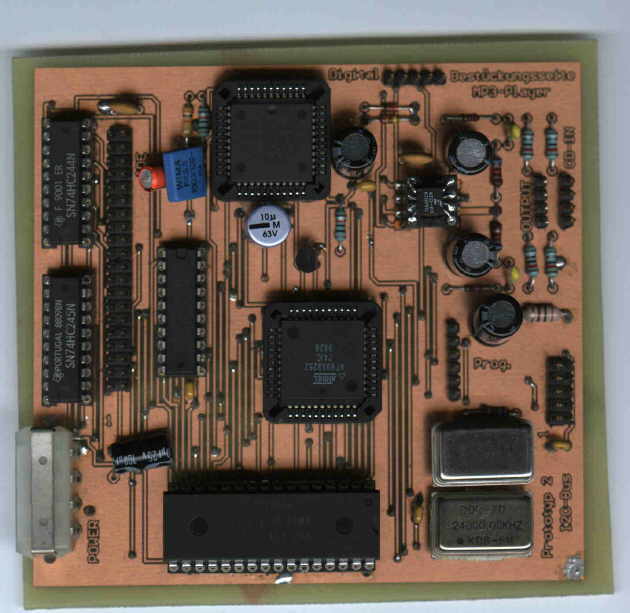

	MP3-Player Mainboard 1.0 Achtung! Diese Platine wird durch eine neue ersetzt! Probleme + Fixes	60kB	09.11.2000

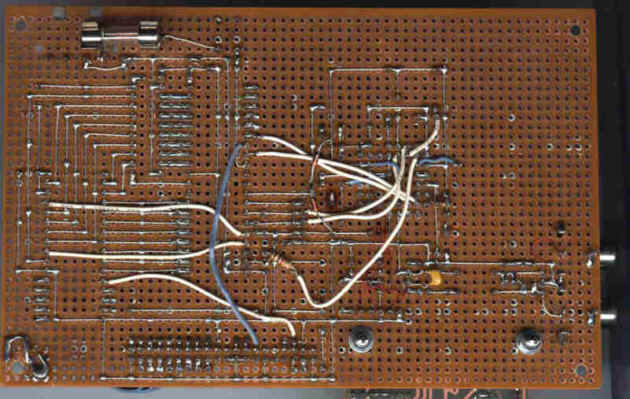

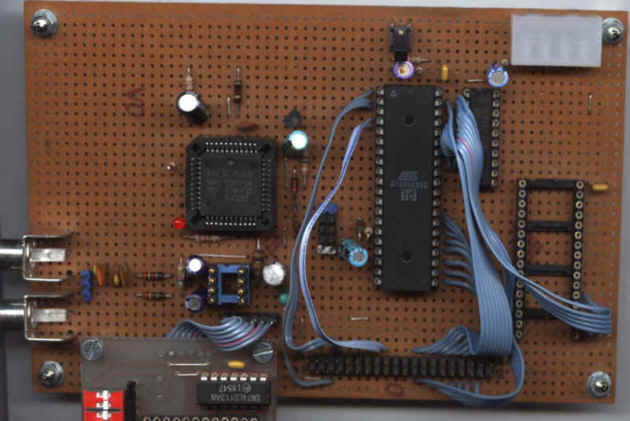

	MP3-Player Test auf Lochraster Nicht mehr ganz Bestückt. Hat aber mal Funktioniert.

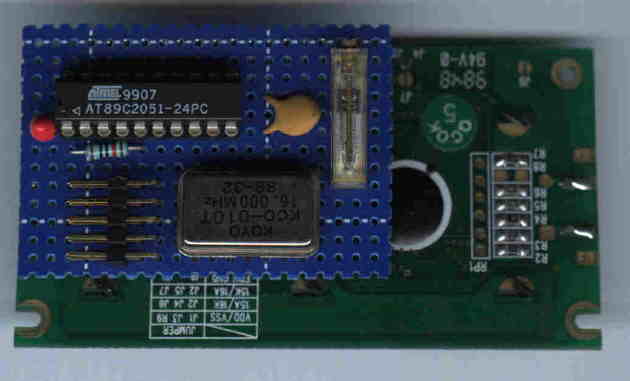

	MP3-Player LCD-Display	8kB	06.01.2000

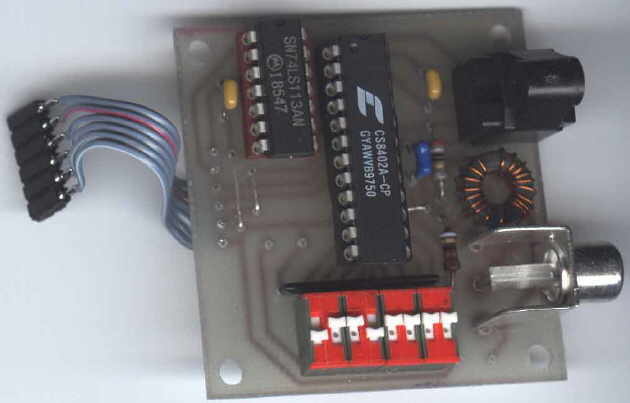

	MP3-Player Digital Out (Nur für Mainboard Version 1.0)	17kB	27.01.2000

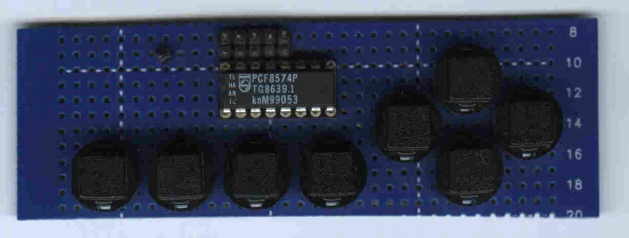

	MP3-Player mini Keybord

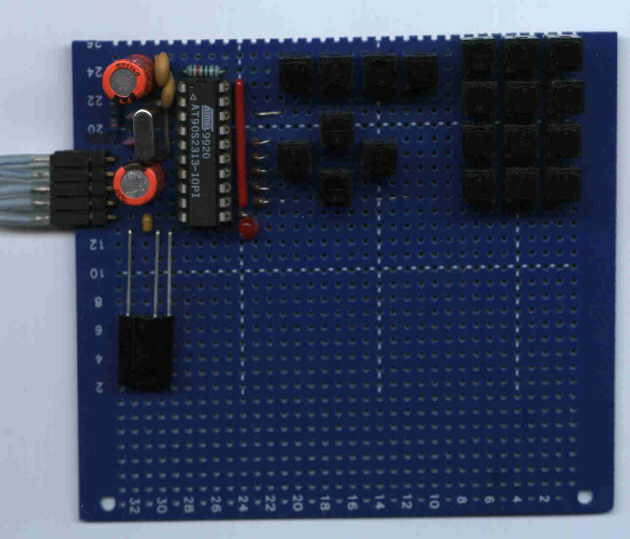

	MP3-Player IR Keybord

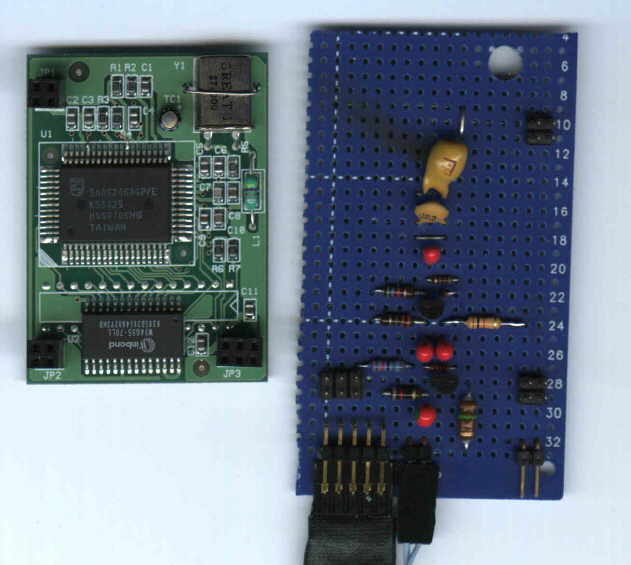

	MP3-Player TV On Screen Display Die Schaltung basiert auf einer Videotextplatine (links) für eine uns unbekannte Karte. Für Informationen oder eine Bezugsquelle wäre ich dankbar.

Für die Funktion wird das Mainboard, eine Tastatur und mindestens ein Display benötigt. Es darf nur eine Tastatur angeschlossen sein.

Software	Version	Größe	Datum
LCD-Modul	1.10	3kB	08.03.2001
Mainboard	1.04o BETA	20kB	07.05.2002

CADSOFT WebSITE: EAGLE LIGHT downloaden!

CONITEC WebSITE: Infos zum Galep!

In-System-Programmer für ATMEL 89S8252/89S53

Der Player unterstützt CD's im ISO9660 Format.
Es werden alle Verzeichnisse der CD nach Dateien mit der Endung "MP3" durchsucht und abgespielt.
MP3's mit Bitraten bis 320 Kbps (auch variable) und TAG's V1.x werden unterstützt.

Fragen, Kommentare und Hinweise? Hier gehts zum Forum
